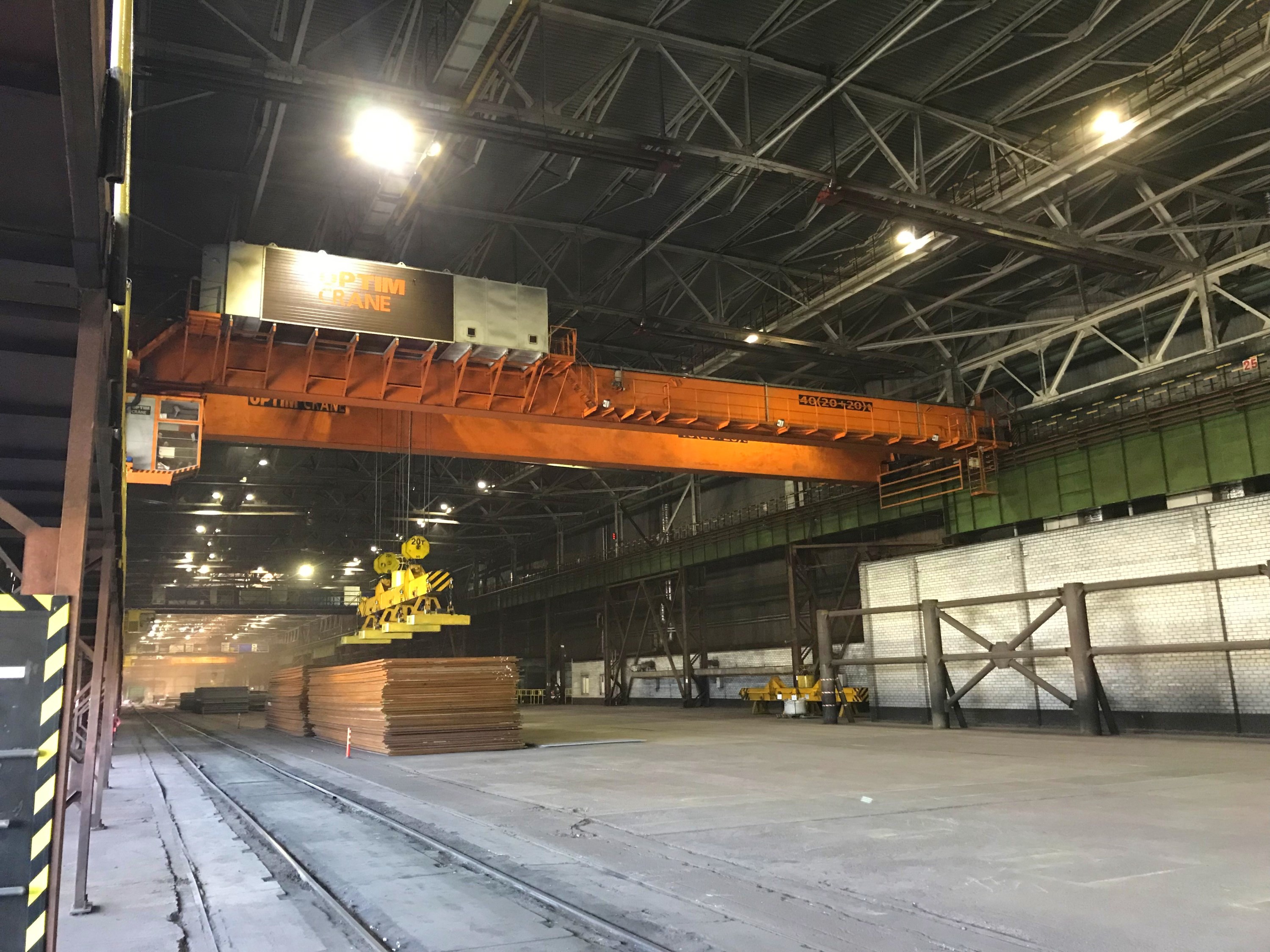

Система видеонаблюдения на мостовом кране

Наша компания осуществляет поставку, монтаж и последующее сервисное обслуживание систем промышленного видеонаблюдения. В частности видеонаблюдения для техники, высокотемпературного видеонаблюдения, взрывозащищенного видеонаблюдения и др.

Часто установка систем видеонаблюдения требуется не только в офисных зданиях, складских комплексах или прочих привычных всем условиях, но и в более сложных, не типовых условиях эксплуатации. Это может быть видеонаблюдение внутри печи, видеофиксация момента взрыва, видеонаблюдение для карьерной техники или буровой установки и многое другое.

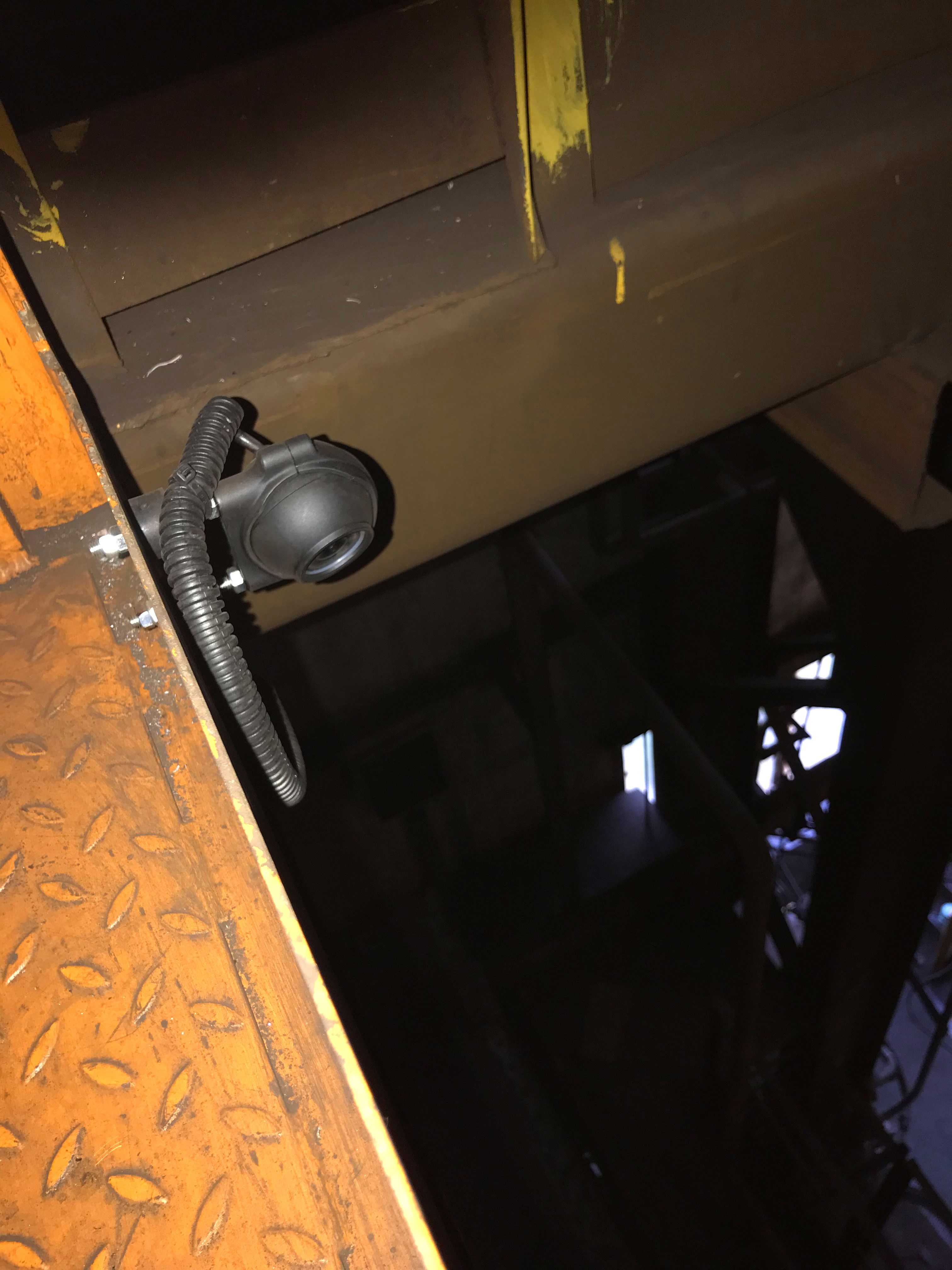

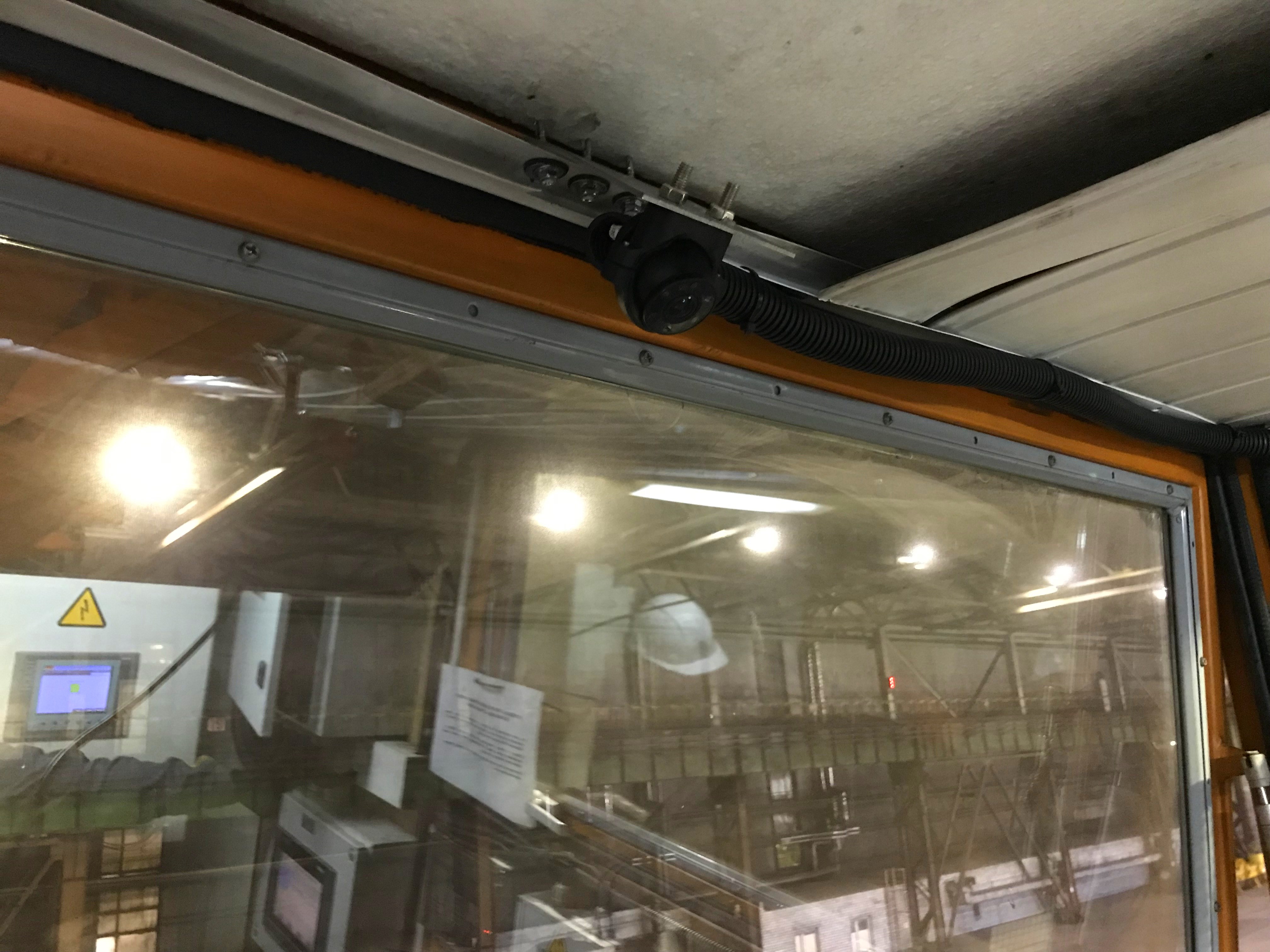

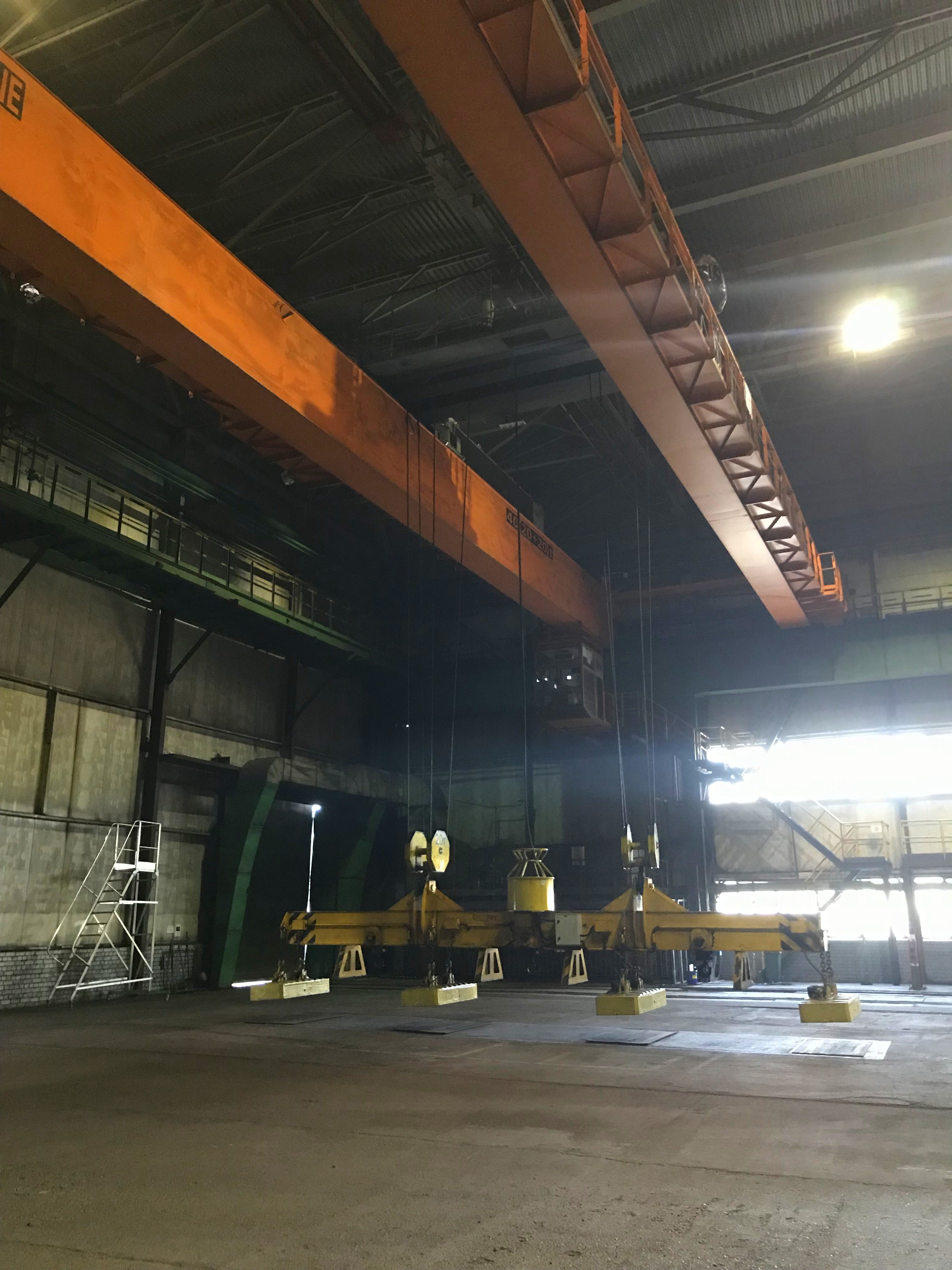

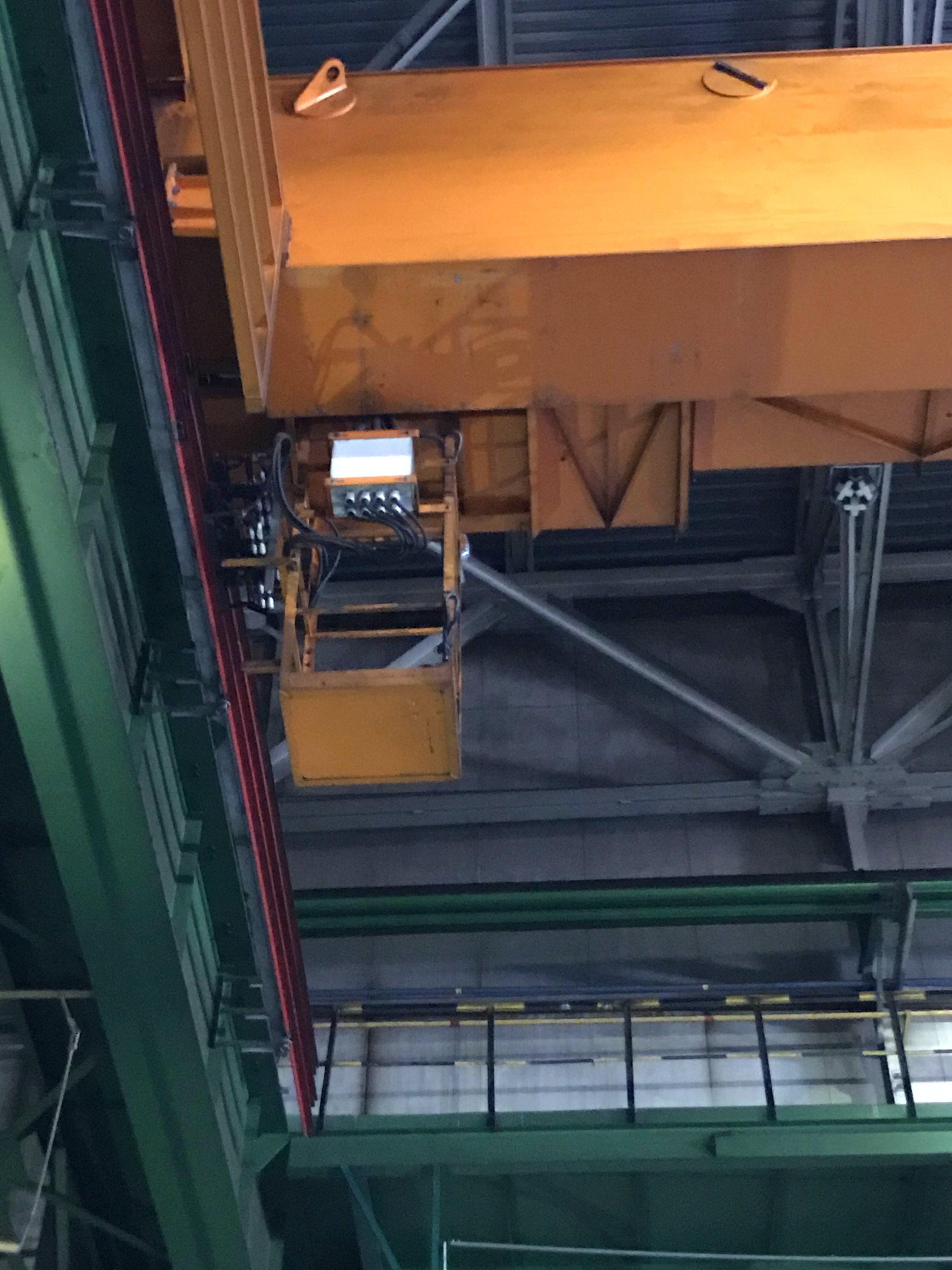

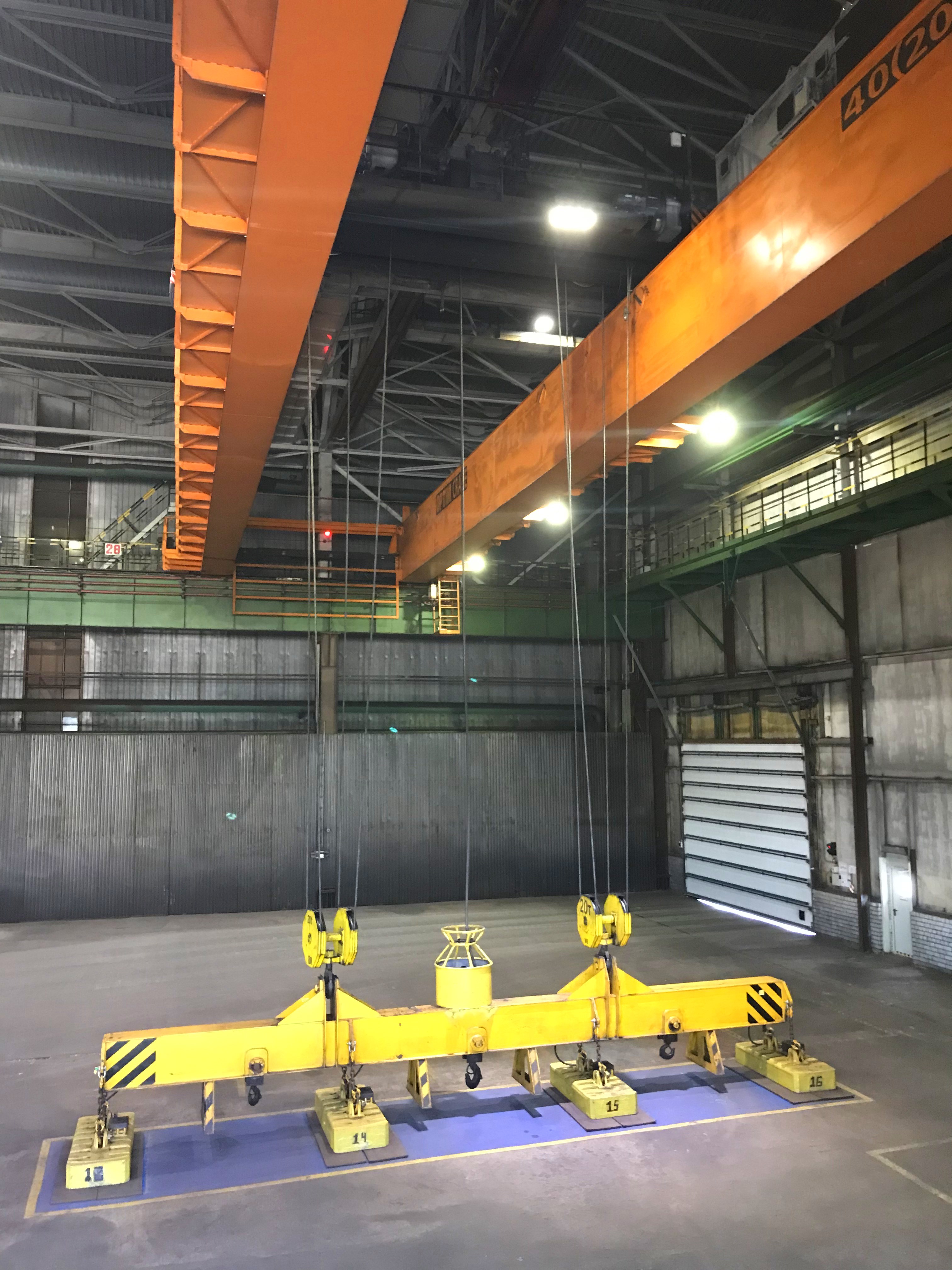

В данной статье рассматривается установка системы видеонаблюдения ViSUM на мостовом кране. Система должна облегчить работу оператора крана в условиях недостаточной видимости грузозахватного механизма и груза. На кран устанавливается 4 камеры видеонаблюдения класса защиты оболочки IP69K. Одна камера устанавливается на грузовой тележке крана, вторая камера устанавливается под кабиной крана, третья камера устанавливается на корзине крана, и четвертая камера устанавливается в кабине для контроля за работой оператора крана. Принципиальная схема установки видеокамер на кране приведена ниже.

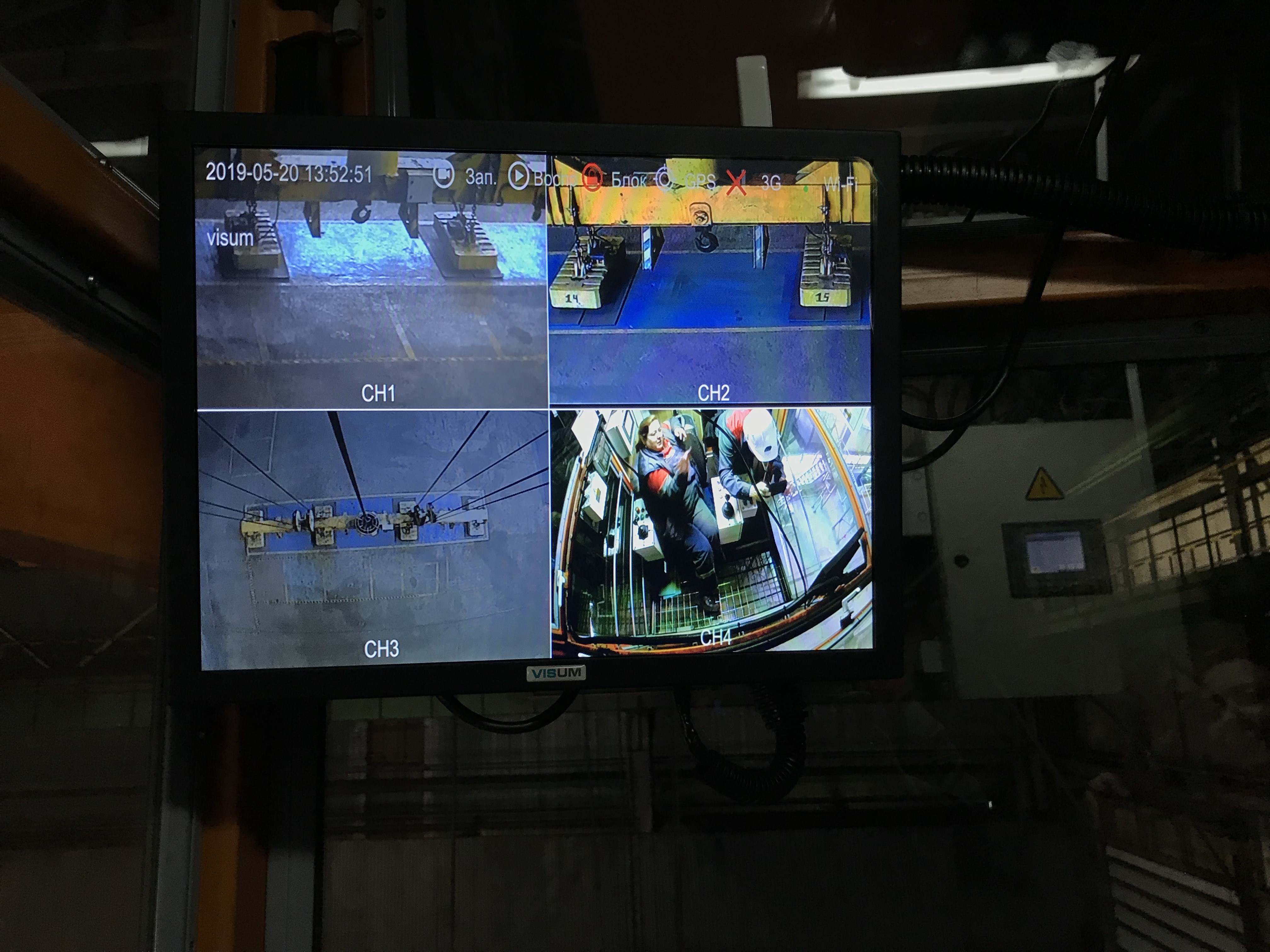

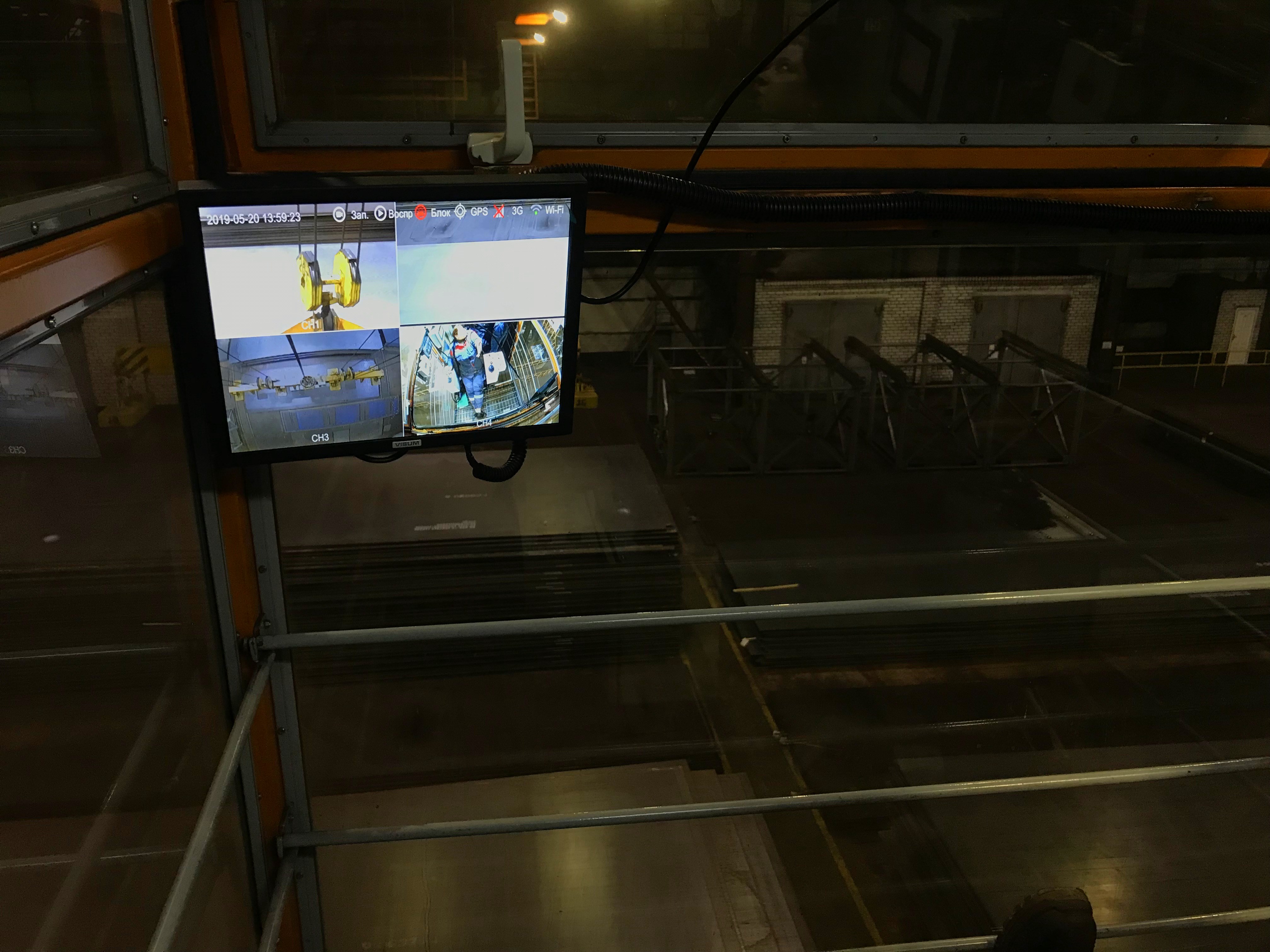

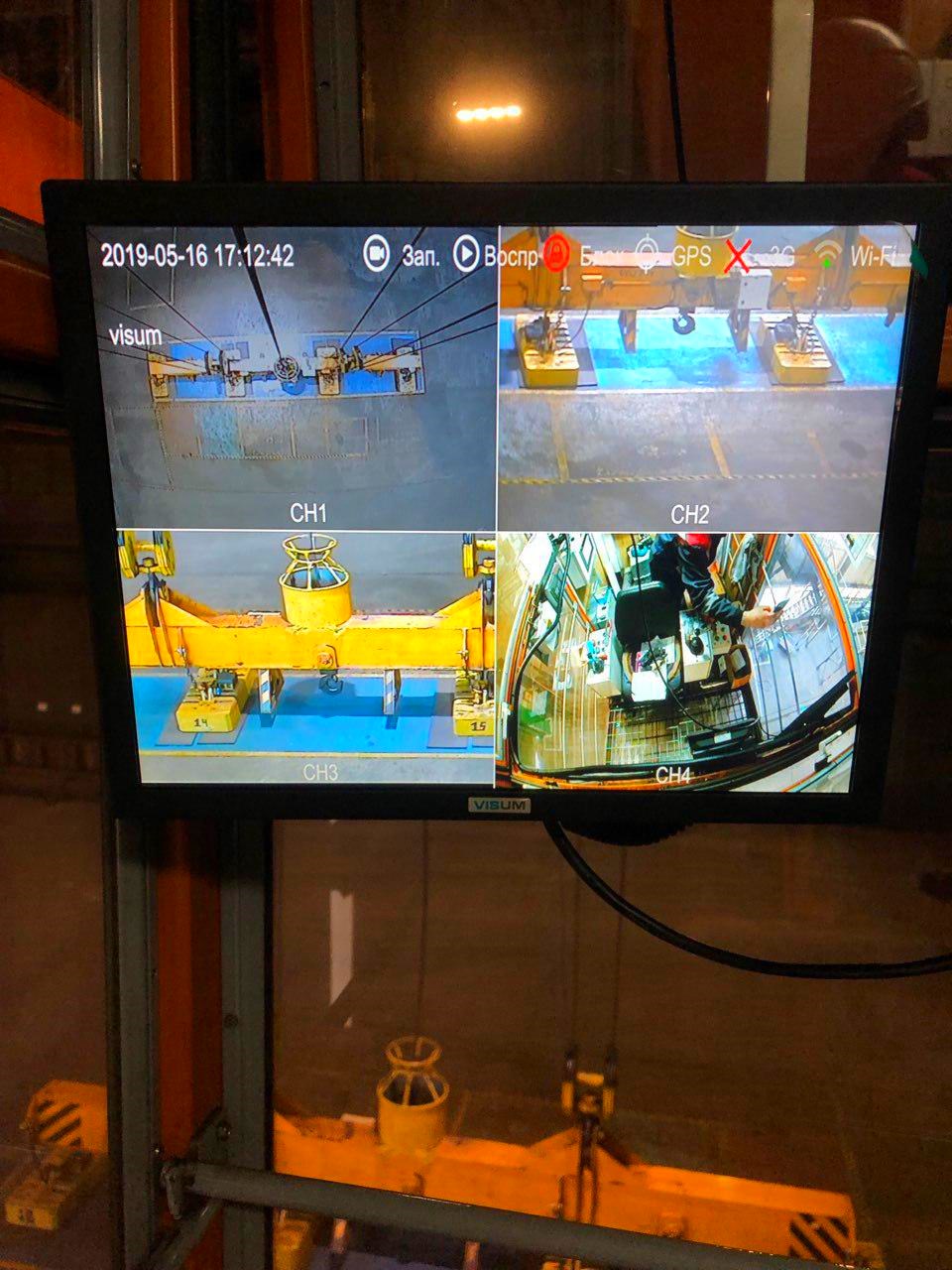

Изображение с видеокамер выводится в режиме реального времени на мониторе, установленном в кабине оператора крана. На монитор можно вывести как каждую камеру в отдельности, так и все камеры одновременно. Переключение осуществляется при помощи консольного переключателя. Дополнительно ведется запись всех видеоданных на видеорегистратор, для обеспечения возможности анализа данных в нештатных ситуациях. Принципиальная схема подключения оборудования приведена ниже.

Все установленное оборудование устойчиво к ударам, вибрациям, химическим воздействиям, а также перепадам температур в широком диапазоне.
